Photoluminescence (PL) Imaging Test System, ST-PL100

광발광 이미징 측정 시스템

<제품 사진>

Photoluminescence Imaging Test System, ST-PL100

[ 판매가: 견적 문의 ]

- 고객 주문 사양에 따라 판매 가격 변동 있음.

- 제품 및 견적 문의: stech@s-technology.co.kr

광발광(PL, Photoluminescence) 이미징 기술은 광원을 이용해 물질을 여기시켜 방출되는 광을 감지하고, 이를 영상화하여 물질의 내부 결함이나 품질을 비접촉 방식으로 분석하는 기술입니다. 특히 반도체 재료의 광전자적 특성을 평가하는 데 널리 사용되며, Solar Cell이나 Micro LED 등 다양한 발광 소자의 품질 관리에 효과적입니다.

​<주요 사양>

- 암실 사이즈: 550mm(W) x 550mm(D) x 800mm(H)

- 테스트 셀 크기: 200mm x 200mm 이하

- Camera: 2.8MP Cooled CCD Camera (1940x1460 pixel)

- Fixed Camera Height

- 적분시간: 1ms~3600sec

- 여기 광원: LED array (405nm, 470nm, 660nm, 730nm, 850nm 선택) ( 실리콘 태양전지: 800~1000nm, Perovskite 태양전지: 400~700nm)

( CIGS 태양전지: 700~800nm, CdTe 태양전지: 600~700nm)

- 진공 에어 펌프로 시료 흡착 고정

- Image data: jpeg, bmp, csv

- 사용 전원: AC 220V, 60Hz

Photoluminescence Imaging Test System, ST-PL100 모식도

Solar Cell Luminescence Imaging Example (1): 여러가지 결함 종류

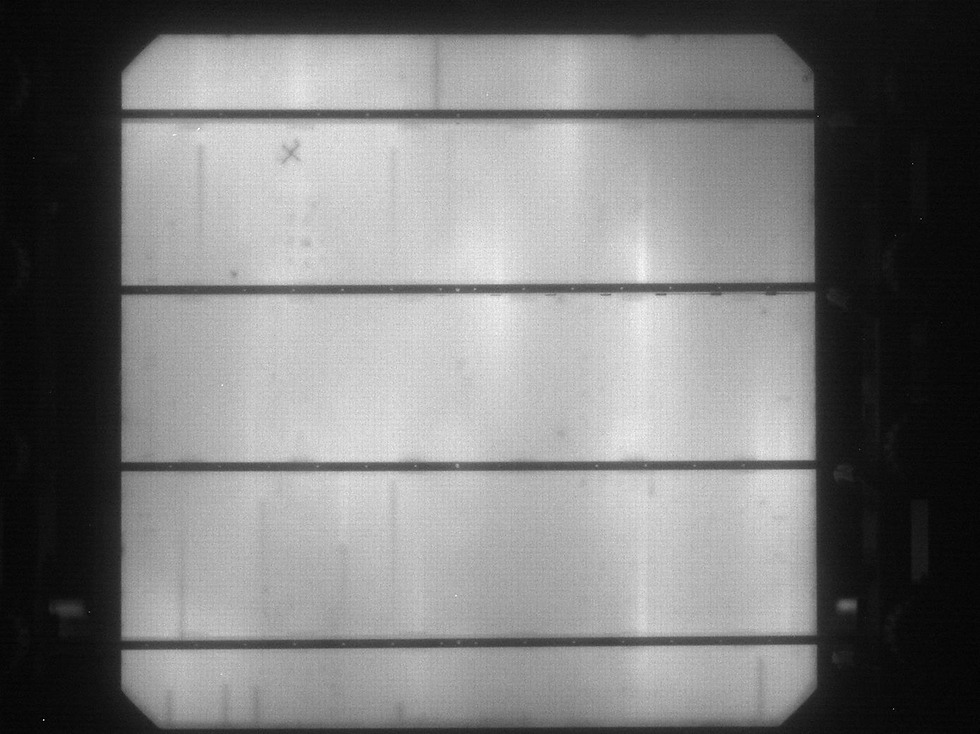

Photoluminescence Imaging Example (2): 6" Solar Cell

궁금하신 점이나 요청사항이 있으면 언제든지 문의해주세요.

고객 주문형 제작도 가능합니다.

stech@s-technology.co.kr
